Второе поколение ГБО

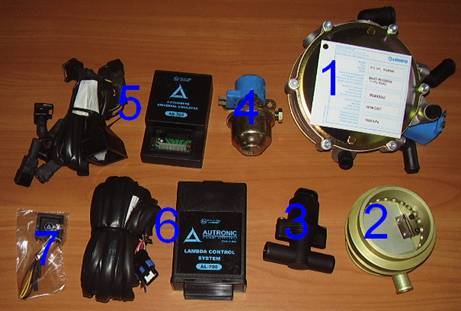

Второе поколение газобалонного оборудования (ГБО).

редуктор испаритель.
смеситель с обратным клапаном сброса избыточного давления во впускном коллекторе.
электромеханический дозатор.
клапан магистральный с интегрированным фильтром жидкого газа
эмулятор форсунок с косой
система управления электромеханическим дозатором с косой
кнопка переключения режимов работы.

Второе поколениегазобаллонного оборудования появилось в результате модернизации предыдущего типа. Второе поколение было разработано для того, чтобы можно было модернизировать инжекторные двигатели под газовое топливо.

В этом поколении инжектор подвергся некоторым изменениям. Для того чтобы сбрасывать избыточное давление в коллекторе в инжектор добавили специальный клапан. Избыточное давление появляется при взрыве смеси из топлива (газа) и воздуха. Это явление называют еще "обратным хлопком". Во время "хлопка" могут выйти из строя воздушные фильтры, датчики расхода воздуха и другие элементы системы, а клапан препятствует этим процессам.

Во втором поколении также электромеханический дозатор пришел на смену механическому. Причем новый дозатор управляется мини-контроллером. Этот контроллер осуществляет свои функции на основе датчиков оборота двигателя, датчиков положения дроссельной заслонки, лямбда-зонда (датчиков свободного кислорода), датчиков давления/разрежения во впускном коллекторе и других.

Во второе поколение добавлены также эмуляторы форсунок, которые пришли на замену бензиновым клапану и служат для отключения форсунок, а также создания обманного сигнала в блок управления.

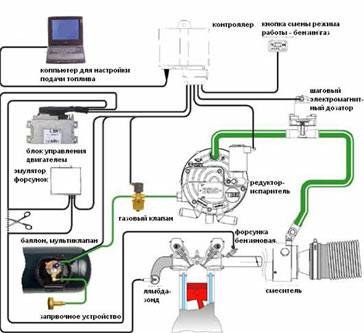

Принципиальная схема системы питания ДВС с газовым топливом второго поколения.
